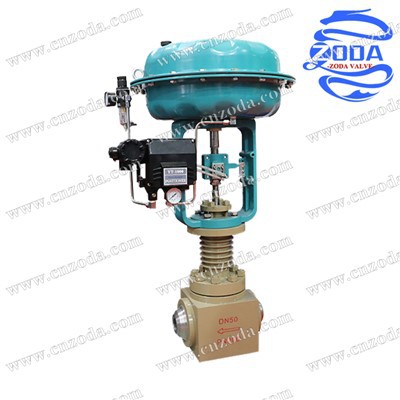

Membrán típusú pneumatikus nagynyomású szabályozószelep Membrán típusú pneumatikus nagynyomású szabályozószelep felső vezetőszerkezettel. A pneumatikus nagynyomású szabályozó szelep két részből áll, egy pneumatikus membrános működtetőből és egy nagynyomású szabályozó szelepből.
A szabályozó szivárgása megfelel az ANSI B16.104 szabványnak.
A termékek megfelelnek a GB/T4213-92 előírásainak.
Jellemzők
1. Kompakt szelepszerkezet
2. Alacsony nyomásesési veszteség
3.Nagy áramlás
4. Széles állítható tartomány
5. Az orsó vezetőrészének vezető területe nagy, és a rezgésállósága jó.
Fő teljesítménymutatók
Szivárgási arány: IV. szint, kevesebb, mint a névleges áramlási sebesség 10-4-a
Hiszterézis: lokalizátor nélkül, a teljes löket kevesebb, mint 3%-a; lokalizátorral a teljes löket kevesebb, mint 1%-a
Alaphiba: lokalizátor nélkül, a teljes löket kevesebb, mint ±5%-a; lokalizátorral a teljes löket kevesebb, mint ±1%-a
Holt zóna: lokalizátor nélkül a teljes löket kevesebb, mint 3%-a; lokalizátorral a teljes löket kevesebb, mint 1%-a
TS
Biztonsági tartozék és biztonsági védőeszköz Speciális berendezések gyártási engedélye, Kínai Népköztársaság.
A karima emelkedése (mm)
|
Névleges átmérő |
A |
||||||
|
JIS63K |
ANSI 900 |
ANSI 1500 |
ANSI 2500 |
||||
|
RF |
RF (SW, BW) |
RJ |
RF (SW, BW) |
RJ |
RF (SW, BW) |
RJ |
|
|
25 |
276 |
292 |
292 |
292 |
292 |
318 |
318 |
|
40 |
323 |
333 |
333 |
333 |
333 |
358 |
361 |
|
50 |
354 |
375 |
378 |
375 |
378 |
400 |
403 |
|
80 |
431 |
440 |
443 |
460 |
463 |
498 |
504 |
A fő alkatrészek anyaga
|
Működtető típus |
HA többrugós fóliaműködtető, VA6 egyszeres működésű hengerdugattyús működtető, VP kettős működésű hengeres dugattyús működtető |
|
Membrán anyaga |
Etilén-propilén gumi nylon kendővel, nitril gumi nylon kendővel |
|
Rugós tartomány |
80 ~ 240 KPa (HA típus), 190 ~ 250, 190 ~ 300, 190 ~ 350 KPa (VA6 típus) |
|
Gázellátási nyomás |
260-400 KPa (HA), 280-400 KPa (VA6), 400-500 KPa (VP) |
|
Levegőellátás interfész |
RC1/4"(HA, VA), RC1/2"(VP) |
|
Környezeti hőmérséklet |
-30~+70 fok |
|
Akció forma |
Gázzal zárt vagy gáz nyitott |
|
Elérhető tartozékok |
Pozícionáló, légszűrő nyomáscsökkentő, tartószelep, löketkapcsoló, szelephelyzet jeladó, kézikerék-mechanizmus stb. |
