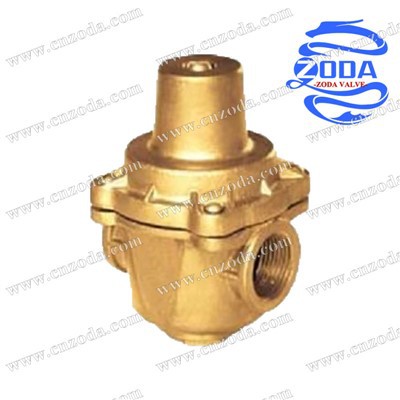

A nagynyomású nyomáscsökkentő szelepet kifejezetten a vizet, gőzt és levegőt kezelő csővezetékekben való használatra tervezték. Elsődleges funkciója a bemeneti nyomás hatékony csökkentése egy meghatározott kimeneti nyomásra precíz beállítási mechanizmusokkal.
Ezenkívül ez a szelep felhasználja a közegben rejlő energiát, hogy automatikusan szabályozza a kimeneti nyomást egy előre meghatározott tartományon belül, még akkor is, ha a bemeneti nyomás és az áramlási sebesség ingadozik. Ez a képesség biztosítja a konzisztens és megbízható nyomásszabályozást, így számos olyan alkalmazásra alkalmas, ahol a stabil kimeneti nyomás elengedhetetlen a működés hatékonyságához és biztonságához.
Jellemzők
1. A nyomáscsökkentő hatás megbízható, és a kimeneti nyomást nem befolyásolja a bemeneti nyomás és az áramlási sebesség. Segítenek megelőzni a berendezések, csővezetékek és tartályok túlnyomását, csökkentve a szivárgások, szakadások és egyéb potenciálisan veszélyes anyagok kockázatát. események.
2. A szelep finombeállítása egyszerű és egyértelmű, mivel a beállítás a vezérlőszelep állítócsavarjának manipulálásával történik. Ez a rugalmasság lehetővé teszi a könnyű integrálást a meglévő csőhálózatokba és rendszerekbe.
3. Ezenkívül a szelep hosszabb élettartammal büszkélkedhet, mivel a kulcsfontosságú alkatrészek speciális anyagokból készülnek, amelyek tartósságukról és kopásállóságukról ismertek. Megakadályozzák a túlnyomással összefüggő szükségtelen energiaveszteséget, ami költségmegtakarítást és környezeti előnyöket eredményez.
Alapértelmezett
Karimás fúrás: ANSI/ASME B16.5
Szivárgás: ANSI B16.104
A hiba lehetséges oka
1. Szivárgás vagy csepegés: Ha a szelep szivárog vagy csöpög a folyadék, annak több oka is lehet:
Kopott vagy sérült szeleptömítések vagy O-gyűrűk.
Szenny vagy törmelék szorult a szelepülékbe vagy a tömítőfelületekre.
A kötőelemek nem megfelelő felszerelése vagy nem megfelelő meghúzása.
2. Pontatlan nyomásszabályozás: Ha a szelep nem tartja fenn a kívánt kimeneti nyomást, annak lehetséges okai a következők:
Az alapjel vagy a vezérlőmechanizmus nem megfelelő beállítása.
A belső alkatrészek, például a membrán vagy a rugó kopása vagy sérülése.
Elzáródás vagy korlátozás a pilótavonalban vagy az érzékelővezetékben.
Túlzott kopás vagy súrlódás a szelepburkolatban vagy a működtető egységben.
Műszaki paraméterek és teljesítménymutatók
|
PN(Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Shell próbanyomás (Mpa)* |
2.4 |
3.75 |
6 |
9.6 |
15 |
24 |
|
Tömítési próbanyomás (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Magasabb bemeneti nyomás (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Kimeneti nyomástartomány (Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
Nyomás karakterisztikus eltérése (Mpa) △P2P |
GB12246-1989 |
|||||
|
Áramlási jellemző eltérés (Mpa)P2G |
GB12246-1989 |
|||||
|
Minimális nyomáskülönbség (Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1 |
|
A szivárgás mennyisége |
X/F (PTFE/gumi): OY (kemény tömítés): GB12245-1989 |
|||||
Cv (mm)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Önéletrajz |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
