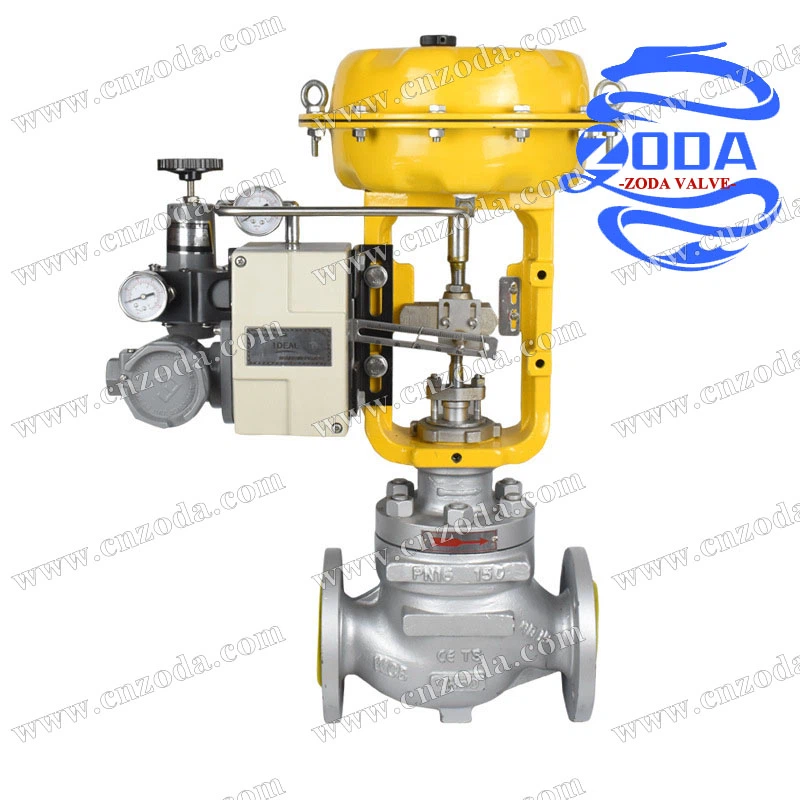

A pneumatikus membrános szabályozószelep szelepháza és fedele rozsdamentes acélból készült, amely figyelemre méltó korrózióállóságot és fokozott tömítési képességet mutat. A sűrített levegőt vagy gázt áramforrásként használó pneumatikus működtető szerkezet szabályozza a szelepmag helyzetét a levegőforrás nyomásának beállításával. Ez az aprólékos beállítás lehetővé teszi a közeg áramlási, nyomás- és hőmérsékleti paramétereinek pontos szabályozását. A vezérlőszelep szívében a membrán található, amely egy kulcsfontosságú alkatrész, kiváló tömítési tulajdonságokkal és gyors reakciójellemzőkkel, amely lehetővé teszi az aprólékos és nagy pontosságú vezérlést.
Alapértelmezett
Tervezés: ANSI B16.34, API 6D, ISO 5208, DIN 3356 stb.
Falvastagság: ANSI B16.34, BS 1873, DIN 3356, JIS B2071
Karimás végek: ANSI B16.5, API 605, BS 4504, DIN 2501, JIS B2220
Előny
1.Egyszerű szerkezet: több kulcselemből áll. Ez az egyszerűség megkönnyíti a telepítést, karbantartást és üzemeltetést.
2. Alkalmazkodni tud az import és az export közötti nagy nyomáskülönbség helyzetéhez. Ez a képesség alkalmassá teszi olyan alkalmazásokra, ahol a stresszszint jelentős változásait kell kezelni vagy csökkenteni.
3. Megbízható működés, alkalmas a tömítési követelmények nem szigorú alkalmakkor.
4. Széles körben használják a kőolaj-, vegyipar-, kohászat-, erőművekben és más ipari ágazatokban.
Működési elv
A szervizközeg a nyíllal jelzett irány mentén áthalad a nyomásszabályozó szelepen, és a P1 betore-szelepnyomást a nyomócsövön át a pilóta felé továbbítja. Az állítócsavar beállításával a beállítási ponton a megfelelő működésű Ps keletkezik a pilóta. A Ps üzemi erő a szelepmozgató felső membránkamrájára hat, a beállított nyomás utáni szelep P2 nyomása az alsó membránkamrára hat, és a pilóta visszacsatoló jelcsatlakozójához kapcsolódik. Amikor a P2 alapnyomás emelkedik, a rugó összenyomása a pilotban növekszik, hogy a vezérlődugó a zárási irány felé lefelé mozogjon, és a Ps csökken. Így a szelepmozgató alsó membránkamrájában a P2 növekszik és a felső membránkamrában a Ps csökken, hogy a szabályozószelep dugója a zárás irányába mozduljon el, így csökkenjen a P2, amíg vissza nem tér a beállított értékre. Amikor a P2 csökken, a hatás iránya fordított a fentihez képest. Az utószelep vagy a szelep előtti nyomás helyszíni beállításakor kérjük, állítsa be a nyomást a beállító csavaron és a tűszelepen keresztül.
Fő méretek
